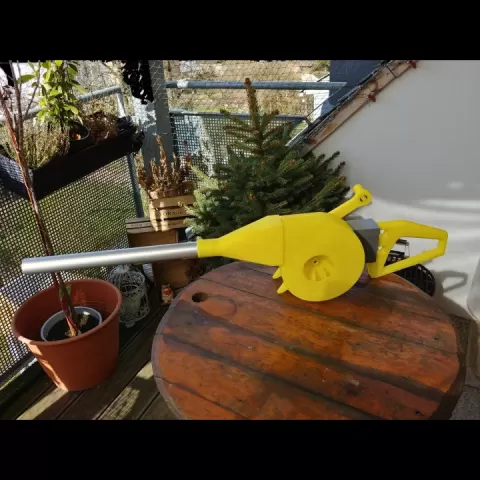

BBQ Fan Extension for Gearbox 256 / Grillgebläse Erweiterung für Getriebe 256 by J. E.

Description

BBQ Fan Extension for Gearbox 256 /Grillgebläse Erweiterung für Getriebe 256 YouTube Video In the youtube clip of my last Model i promised "extensions and applications" for the gearbox 256. With the following parts you can assemble a large hand-driven BBQ fan. The high impeller speed (2,560 rpm) produces a great amount of airflow. Thanks to the handgrip it’s also much easier to turn the gearbox crank. / Im Youtube-Clip zu meinem letzten Modell habe ich "Erweiterungen und Anwendungsmöglichkeiten" für das Getriebe 256 versprochen. Mit den folgenden Teilen kann man ein großes, handbetriebenes Grill-Gebläse zusammenbauen. Die hohe Laufraddrehzahl (2.560 U/min) erzeugt einen großen Luftstrom. Dank des Handgriffs ist auch deutlich einfacher die Getriebekurbel zu drehen. Parts/Teile 1. Handgrip / Handgriff - 1 Piece/Stück 170 x 132 x 20 mm - 2x M5x12 hexagon socket screw / Zylinderschraube Innensechskant 2. Fan housing / Gehäuse - 1 Piece/Stück 180.2 x 168.16 x 44 mm - 4x M5x12 hexagon socket screw / Zylinderschraube Innensechskant 3. Impeller / Laufrad - 1 Piece/Stück 126 x 33 mm The hub includes a clamping function with M4 nuts and grub screws. I noticed during the assembly, that the clamping can be implemented easier by variation of the parts dimensions. / An der Nabe ist eine Klemmfunktion mit M4 Muttern und Madenschrauben vorgesehen. Ich habe während der Montage bemerkt, dass die Klemmung durch Variation der Teileabmessungen einfacher zu realisieren ist. 4. Housing top /…
