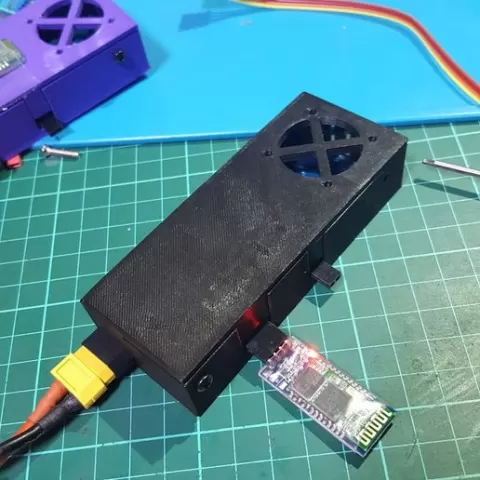

Case for Chorus RF Laptimer

Description

https://youtu.be/UfGwfbJc-js Videotutorial completo del montaje de un cuentavueltas basado en el proyecto Chorus RF Laptimer de voroshkov, con la PCB de J.R.Reis. Cuentavueltas basado en la lectura del vtx que llevamos en nuestros drones. Material necesario, soldaduras, programación de arduino, configuración del modulo bluethoot, uso de la aplicación EXCLUSIVA para android y test del proyecto. No se detalla el esquema electrónico dando por hecho que trabajaremos sobre una PCB específica. De momento solo funciona con ANDROID. Se están buscando desarrolladores para iOS. ACLARACIÓN DEL MONTAJE: El par de pines que hay al lado del buzzer son para cerrar/abrir (mediante jumper) la alimentación hacia los siguientes módulos desde el que tiene la batería. El modulo que queda a la izquierda del grupo debe de tener puenteado con un jumper los pines TX y RX ( del grupo de 4 pines abajo izquierda) Si tenéis alguna duda, por favor hacérmelo saber en los comentarios del vídeo. Entre todos podemos aportar para hacer mas completo este videotutorial ************HC-06************ COMANDOS PARA EL MODULO BLUETHOOT (desde arduino IDE) AT+BAUD8 - cambia el baud rate a 115200 AT+NAMEnombreelegido - sustituye "nombreelegido" por el nombre que quieras poner AT+PINxxxx - sustituye "xxxx" por el PIN numérico que elijas ************HC-05************ Adaptador TTL: https://goo.gl/2RCeD2 solo cuatro cables necesarios; RX, TX, +5V y GND (TX-RX cruzados) Hay que conseguir entrar en el modo AT2 (pulsar el…
