牧田 DC18RC 1英寸洞洞板磁性支架 - SMT M 🦊

Description

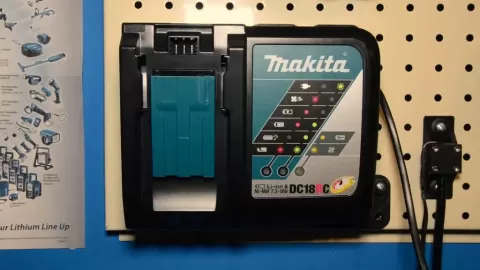

我想把我的牧田DC18RC充电器安装到1英寸的金属洞洞板上，经过一番苦思冥想和多次尝试后，我设计出了这套零件。它主要基于6x3mm的钕磁铁，这种磁铁很常见，我会在文末附上几个销售链接。关于这套零件以及其他一些3D打印的牧田配件，还有一个相关视频。视频：https://youtu.be/wmbR-ubrmfo第一个零件是充电器底部橡胶脚的替代品。它将磁铁固定在充电器一侧。我使用了自攻电脑机箱风扇螺丝，因为我有很多这种螺丝，并且围绕它们设计了零件，它们官方规格是M5x10mm，也很常见。螺丝会使塑料膨胀从而将零件固定到位。然后将磁铁粘在脚垫上。此时磁铁的极性并不重要，在将磁铁粘到底座零件上时会确认极性。我使用了普通的502胶水，效果很好。脚垫零件有两个扁平的侧面，这是为了让你在拧入自攻螺丝时可以用活动扳手或钳子夹住它。有四个带有容纳这些脚垫的凹槽的底座，名称中标明了具体位置。每个底座上还有识别标记，一个点表示该面应水平朝向中心，两个点表示该面应垂直朝内。务必确保这些方向正确，因为脚垫凹槽在零件中并不居中，而且右下角的零件完全不同，以适配充电器上那个偏移的脚垫。磁铁应粘在中心凹槽中，注意确保磁铁方向正确。我发现将磁铁吸附在充电器上的对应磁铁上，然后涂胶并按下底座零件是最好的方法，这能确保磁铁笔直粘入。在操作前，请检查脚垫和磁铁在凹槽中的配合情况！然后将底座零件安装到洞洞板上，我使用了塑料装饰铆钉和8 x 1/2英寸平头螺丝，因为它们配合得很好。零件设计时留出了足够的间隙来容纳铆钉头，但打印机公差可能意味着需要稍微打磨一下。铆钉被螺丝撑开并将零件锚固到位。我有一块薄金属洞洞板，这些配件效果很好，它们应该也能用于稍厚的木质或纤维板洞洞板，但我没有这些材料进行测试。有了四个脚垫和强力磁铁，这可能足以安全地固定充电器，但磁铁的强度会有所不同，在我的情况下，充电器有可能被碰倒，所以我制作了一个中间零件，里面再容纳两个磁铁。当充电器放在洞洞板上时，这个零件会在磁铁和充电器背面之间留出一个小间隙，足以放入一块通常随磁吸手机支架提供的薄金属板。我的金属板就是从那来的。金属板的厚度会有所不同，我不得不把这个零件稍微打磨一下，才能让充电器正确地坐在四个凹槽里。现在充电器应该能牢固地吸附在磁铁上，你应该可以随意插拔电池而没有任何掉落的风险。我目前只有4Ah的牧田电池，不过根据牧田官网的信息，5Ah和6Ah电池的重量是一样的。磁铁：https://www.google.com/search?source=hp&ei=8xvvWrjhKumCgAbjr4eAAQ&q=neodymium+magnets+6x3mm&oq=neodymium+magnets+6x3mm脚垫螺丝：https://www.google.com/search?ei=BBzvWv6WEMfOgAbs45T4Dg&q=computer+case+fan+screws&oq=computer+case+fan+screws塑料铆钉：https://www.google.com/search?ei=HBzvWvbSHInDgAbS0aXgBw&q=6mm+Trim+Panel+Black+Plastic+Rivet&oq=6mm+Trim+Panel+Black+Plastic+Rivet底座螺丝：https://www.google.com/search?ei=lxzvWrS3I5OJgQbq0K6oBg&q=Screws+%238+x+1%2F2&oq=Screws+%238+x+1%2F2
