Handbrake sim racing for fanatec base (diy fanatec clubsport handbrake v2)

Description

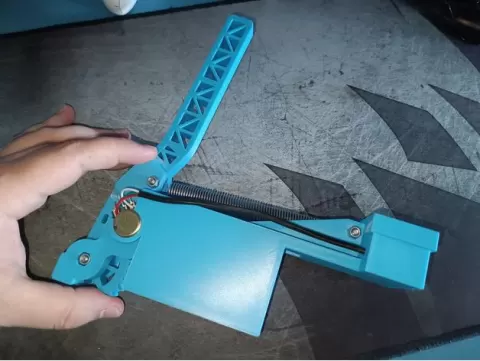

FrançaisFrein à main pour sim racing sur base fanatecPour pouvoir l'utiliser comme un fanatec clubsport handbrake v2, il vous faudra une prise rj12 et un potentiomètre 10kΩ que vous devrez raccorder comme cela: +5v : rj12 pin 1 -> potentiomètre patte gauche (fil rouge sur la photo)Signal : rj12 pin 2 -> potentiomètre patte du milieu (fil vert sur la photo)GND : rj12 pin 5 + pin 6 -> potentiomètre patte droite (fil blanc sur la photo)Pour la numérotation des pin de la prise rj12, quand on la tient de face, languette ver le haut (comme sur la photo), la pin la plus à droite est la pin 1 et celle la plus à gauche la pin 6.Il vous faudra deux roulements à bille 4135mm (-624ZZ) et un ressort de traction 1.2x12x100mm pour le levier, et aussi trois vis M4x30mm et trois écrous frein M4Le boitier est aussi prévu pour pouvoir accueillir un microcontrôleur arduino pro micro pour en faire un frein à main en usb utilisable sur PC.Pour le câblage et la programmation du microcontrôleur vous pouvez voir le modèle sur lequel ce frein à main est basé.J'ai imprimé ce modèle sur une Anycubic kobra S1 en abs (elegoo abs pro) avec un remplissage de 100%, environ 9h d'impression pour environ 200g de filamentPrise rj12: https://fr.aliexpress.com/item/1005010410226609.html?spm=a2g0o.order_list.order_list_main.20.4df65e5b5m4AsI&gatewayAdapt=glo2fraPotentiomètre 10kΩ…
